Im Hybrid Radio ist die Synchronisation zwischen FM und HD Radio® entscheidend. Schon kleine Timing-Unterschiede können zu hörbaren Artefakten führen und das Hörerlebnis uneinheitlich machen.
Mit der zunehmenden Verlagerung von Distribution-Infrastrukturen in Richtung IP wird es gleichzeitig schwieriger, diese Synchronität zuverlässig sicherzustellen, besonders wenn FM und HD Radio® getrennt transportiert werden. 2wcom löst diese Herausforderung mit einem synchronisierten Transportansatz, bei dem beide Signale in einem gemeinsamen Stream zusammengeführt werden. So bleiben sie vom Headend bis zum Transmitter sauber aufeinander abgestimmt.
Diese Funktion, eingeführt mit dem MPX-2c und ausgezeichnet mit einem Best of Show Award auf der NAB 2026, bietet eine praxiserprobte Lösung für moderne Hybrid-Radio-Distribution.

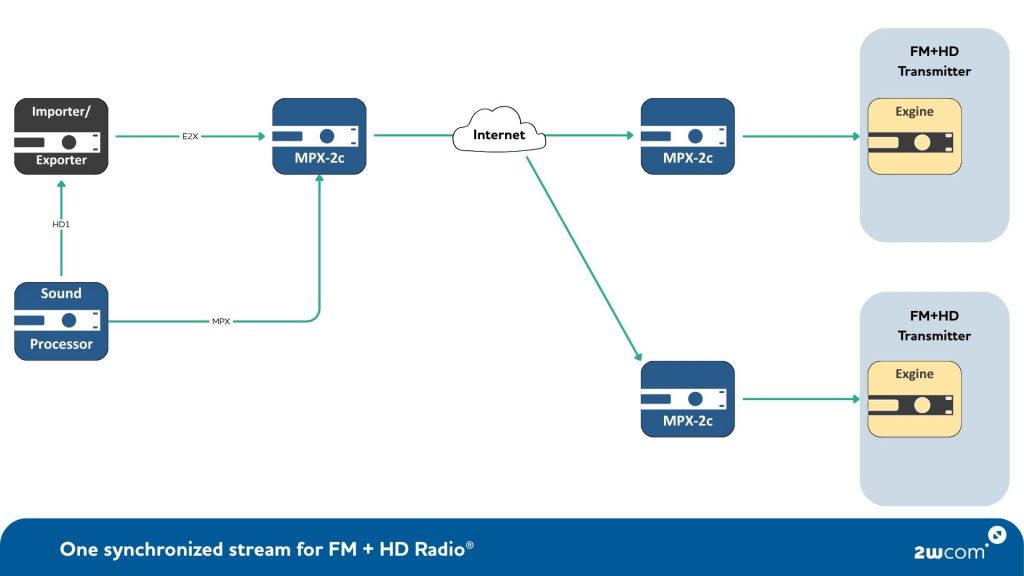

Im Kern der Lösung steht ein einfacher, aber wirkungsvoller Ansatz: FM und HD Radio® werden nicht mehr getrennt transportiert, sondern gemeinsam in einem geteilten MPEG Transport Stream übertragen.
Ein analoges oder digitales MPX-Signal wird als RTP paketiert, während der HD Radio® E2X Stream als IP/UDPbereitgestellt wird. Beide Signale werden anschließend per Multi Protocol Encapsulation (MPE) in denselben Transport Stream eingebettet.
Da beide Signale denselben Transportweg nutzen, erleben sie auch dieselben Netzwerkbedingungen. Damit entfällt eine der Hauptursachen für Timing-Probleme in Hybrid-Radio-Systemen: unterschiedliche Delays durch getrennte Transportketten.
In HD Radio® Systemen überträgt die E2X-Schnittstelle digitale Programminhalte und Metadaten vom Exporter zum Transmissionssystem. In der Praxis wird dieser Stream meist als IP-Pakete transportiert und unabhängig vom FM-Signal verarbeitet.
Jede Veränderung im Transport Delay zwischen E2X und MPX wirkt sich direkt auf die Synchronisation aus.
Durch die Integration von E2X in denselben Transport Stream wie MPX wird diese Abhängigkeit von parallelen Timing-Pfaden grundlegend reduziert.
Any variation in transport delay between E2X and MPX directly affects alignment. By integrating E2X into the same transport stream as MPX, this dependency on parallel timing paths is fundamentally removed.
Der gemeinsame Transport stellt sicher, dass beide Signale zusammen ankommen. Für eine präzise Synchronisation muss jedoch auch das relative Timing zwischen den Signalen kontrolliert werden.
Dafür nutzt 2wcom eine korrelationsbasierte Messung der Latenz zwischen MPX und E2X innerhalb des Transport Streams. Das System analysiert beide Signalbestandteile kontinuierlich, erkennt Timing-Abweichungen und stellt diese Informationen für die Synchronisationssteuerung bereit.
So kann das System FM und HD Radio® unter realen Betriebsbedingungen aktiv ausrichten, statt sich auf statische Annahmen oder manuelle Einstellungen zu verlassen.
In praktischen Anwendungen ermöglicht das eine Synchronisationsgenauigkeit von ±1 Sample. Hörbare Diversity Delays werden damit effektiv vermieden und ein stabiler Hybrid-Betrieb wird möglich.
Dieselbe Timing-Präzision ist auch beim Betrieb mehrerer Transmitter in einem Single Frequency Networkentscheidend.
In diesem Szenario müssen nicht nur FM und HD Radio® zueinander synchron bleiben. Auch alle Transmitter im Netzwerk müssen in Phase und Timing sauber aufeinander abgestimmt sein.
Mit integrierter Delay-Messung und Unterstützung für GPS oder 1PPS Reference Signals stellt das System die notwendige Timing-Genauigkeit für SFN-Szenarien bereit.
Der MPX Output kann standortübergreifend ausgerichtet werden und bleibt gleichzeitig mit dem HD Radio® Signalsynchron. So entsteht ein kohärenter Betrieb über das gesamte Netzwerk hinweg.
Die Lösung ist für moderne IP-basierte Distribution entwickelt, bei der Zuverlässigkeit und Flexibilität entscheidend sind.
Sie unterstützt etablierte Transportprotokolle wie SRT, RTP und RIST und kann damit an unterschiedliche Netzwerkbedingungen und betriebliche Anforderungen angepasst werden.
Der E2X Transport kann durch Mechanismen wie Forward Error Correction, Redundanzkonzepte oder Dual-Path Delivery abgesichert werden.
Gleichzeitig können Broadcaster je nach Anwendung zwischen unkomprimiertem MPX für maximale Signaltreue oder komprimiertem MPX via µMPX wählen, wenn Bandbreite begrenzt ist.
Für Broadcaster ist die Kompatibilität mit bestehenden Systemen ein zentraler Punkt. Die Lösung ist deshalb so ausgelegt, dass sie sich in vorhandene Workflows integrieren lässt, ohne etablierte Signalwege unnötig aufzubrechen.
Sie funktioniert mit jedem HD Radio® Exporter und arbeitet mit Transmitter-Plattformen wie GatesAir zusammen, bei denen das HD Encoding, zum Beispiel über Exgine, extern bleibt.
Bestehende Gen3-Infrastrukturen können weiter genutzt werden und profitieren gleichzeitig von synchronisiertem Transport.
Durch den offenen und interoperablen Ansatz ermöglicht 2wcom einen schrittweisen Übergang zu IP-basierter und synchronisierter Distribution, ohne dass die gesamte Signalkette neu aufgebaut werden muss.
Die Kombination von FM und HD Radio® in einem einzigen synchronisierten Stream vereinfacht die Distribution-Architektur grundlegend.
Statt zwei unabhängige Signalwege und deren Timing-Verhältnis verwalten zu müssen, arbeiten Broadcaster mit einem gemeinsamen Transport, der die Synchronität bereits im Konzept erhält.
Das Ergebnis ist ein robusteres und besser planbares System, weniger operative Komplexität und höhere Zuverlässigkeit über unterschiedliche Netzwerkbedingungen hinweg.
Die synchronisierte FM & HD Radio® Transport Solution von 2wcom bietet damit eine technisch präzise und gleichzeitig praxisnahe Grundlage für moderne Hybrid-Radio-Netzwerke. Damit FM und HD Radio® gemeinsam ankommen: sauber, stabil und synchron.
